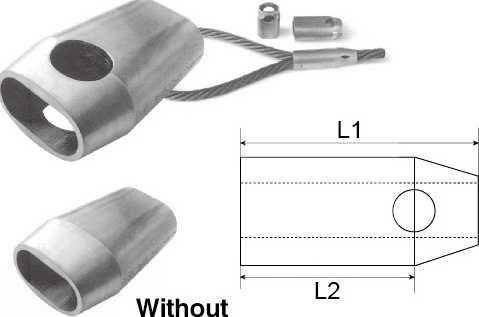

O orifício de inspeção garante o controle do comprimento correto do cabo de aço inserido antes e depois da estampagem. Esses tipos de mangas devem ser estampadas com as matrizes de estampagem cônicas tipo C.
Item No. | Código Da Manga | L1 (mm) | L2 (mm) |
SL950080 | 8 | 43 | 34 |
SL950090 | 9 | 48 | 38.5 |
SL950100 | 10 | 53 | 42 |
SL950110 | 11 | 59 | 46.7 |
SL950120 | 12 | 65 | 50.2 |
SL950130 | 13 | 70 | 54.7 |
SL950140 | 14 | 75 | 58.2 |
SL950160 | 16 | 85 | 66.5 |
SL950180 | 18 | 96 | 75 |
SL950200 | 20 | 106 | 83 |
SL950220 | 22 | 116 | 91 |
SL950240 | 24 | 126 | 99.5 |
SL950260 | 26 | 136 | 107.2 |
SL950280 | 28 | 147 | 115.5 |
SL950300 | 30 | 158 | 125 |
SL950320 | 32 | 170 | 135 |
SL950360 | 36 | 190 | 150 |
SL950380 | 38 | 200 | 158 |
SL950440 | 44 | 235 | 186 |
SL950520 | 52 | 276 | 218 |
